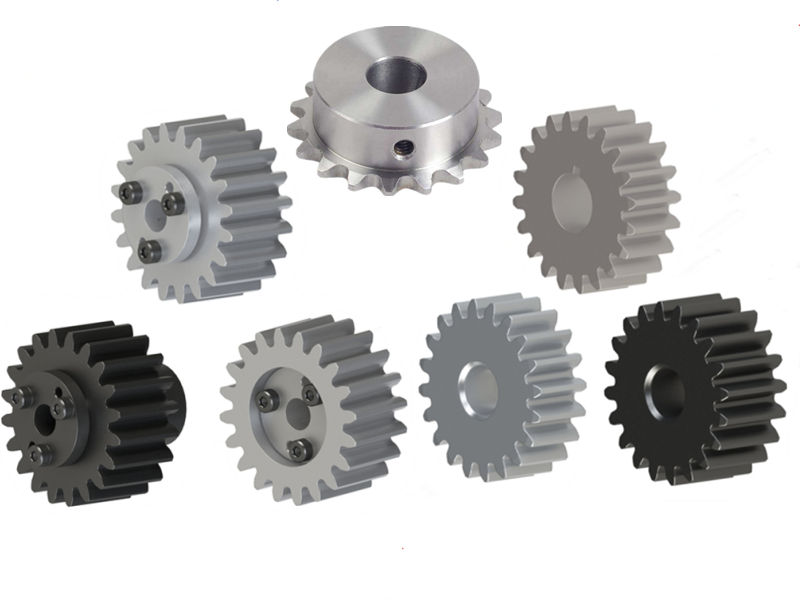

步進電機齒輪加工中會存在一定誤差的，而齒輪精度的高低直接影響整個電機的質量，因此在設計齒輪傳動時，必須正確選定齒輪精度等級。
步進電機齒輪加工中會存在一定誤差的，而齒輪精度的高低直接影響整個電機的質量，因此在設計齒輪傳動時，必須正確選定齒輪精度等級。
國標準JB179-60對齒輪規定了12個精度等級，它們按精度高低依次稱為1級、2級…7級、8級、9級、l0級、11級和12級(1級、2級及12級精度日前尚無規范)。步進電機齒輪常用6級、7級、8級和9級四個精度等級。
齒輪精度每個等級都包括三個規范：齒輪運動精度，齒輪工作平穩性精度和齒輪的接觸精度。運動精度規范決定齒輪在一轉內迥轉角的全部誤差數值，借此保證傳動速比的恒定。齒輪工作平穩性規范決定齒輪在一轉內迥轉角的全部誤差中多次重復的數值，借此保證傳動平穩，減少振動和噪音。齒輪的接觸精度規范決定齒輪傳動中嚙合齒接觸斑點的比例大小，借此保證齒面載荷分布均勻。
由于齒輪的使用條件不同，因此對上述三種精度的要求也不一樣。例如，儀器的讀數齒輪及機床的分度齒輪對運動精度要求較高；高速運轉的傳力齒輪(大多數傳動齒輪)對工作平穩性求較高；重載齒輪對齒輪的接觸精度要求較高。標準中規定三種規范可以互相組合，組合時，齒的工作平穩性精度等級可以高于或低于運動精度等級，但不得高過2級或低過1級；齒輪的接觸精度不得低于齒輪工作平穩性精度等級。
5級齒輪為精密級。
加工方法：在周期性誤差非常小的精密齒輪機床上范成加工。齒面最終采用精密磨齒，大型齒輪用精密滾齒滾切后，在研磨或剃齒。齒面粗糙度達到0.4-0.8。
使用范圍：精密的分度機構用齒輪;用于高速、并對運轉平穩性和噪聲有比較高的要求的齒輪;高速汽輪機用齒輪等。
7級齒輪為比較高的精度級。
加工方法：在高精度的齒輪機床上范成加工。不淬火的齒面用高精度的刀具切制;淬火的齒輪需要精加工(磨齒、剃齒、研磨等)。齒面粗糙度達到1.6。
使用范圍：用于高速、載荷小或反轉的齒輪;機床的進給齒輪，需要運動有配合的齒輪;中速減速齒輪;飛機齒輪;人字齒的中速齒輪等。
步進電機影響壽命與噪音的控制，改善工藝也可以提升電機整體壽命，博厚BYJ系列電機齒輪精準誤差小于或等于0.02mm，電機運轉噪音低至40分貝以內，壽命1萬小時以上。
