stm32單片機是一種高性能、低成本、低功耗的單片機,可以說很多應用場合都會用到,特別是對于大型系統,像電源、充電樁、交互機、電機驅動、PLC、 逆變器、打印機、 掃描儀、警報系統、視頻電話、HVAC 等。那么對于如何用STM32驅動步進電機呢?

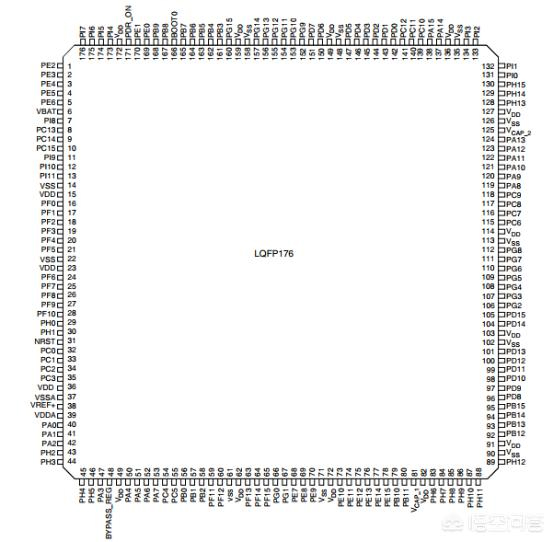

以STM32F429XX為例,這是一款工作頻率高達180MHz的高性能單片機,供電電壓范圍是1.7~3.6 V。有3個12位ADC、2個DAC、1個低功耗RTC、12個通用16位定時器(包括2個用于電機控制的PWM定時器)、2個通用3位定時器等。STM32F429XX系列有8種封裝 ,范圍從 100引腳至216引腳，下面以176腳為例說明如何驅動步進電機。

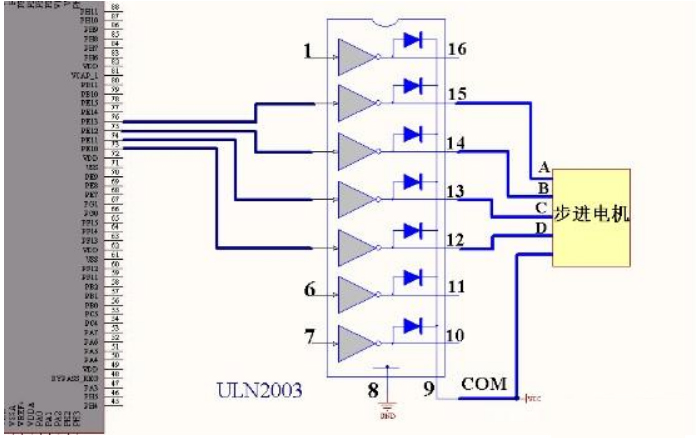

步進電機驅動需要脈沖號,可以直接用STM32的I/O口,不過要具有PWM輸出功能,或者其他的I/0口具有定時功能,只需要給一個定時器中斷 ,通過定時器控制脈沖快慢來實現電機的轉速控制。
