信息摘要：
凝膠膠成像設備拍照鏡頭與焦距調整電機采用24BYJ48步進電機。

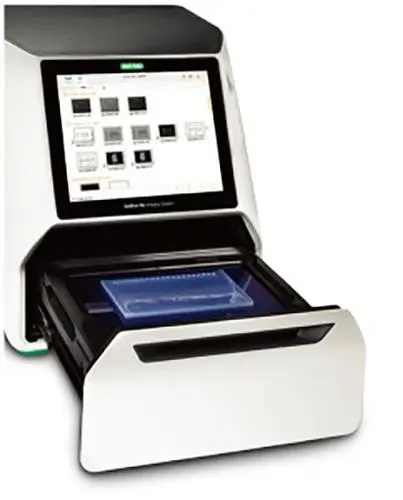

凝膠成像設計原理：
凝膠成像系統可以直接獲取各種核酸，蛋白電泳和化學發光圖像。白光和紫外光以及藍光光源進行拍攝凝膠，系統可以通過軟件直接進行圖像的采集，處理，分析打印等基本操作。系統配備了高端制CCD,確保凝膠圖像在低照度下的靈敏度。
全功能凝膠成象分析系統可分析：核酸凝膠、蛋白凝膠、菌落計數、雙向電泳、斑點雜交、酶標板、色譜等。
成像儀的特點：
自動對焦（Auto Focus)凝膠成像分析系統，解決了新手在拍攝凝膠照片過成中，經常發生的被拍攝照片的亮度和對比度，焦距不準使照片不清晰的問題。
1、主動式自動對焦：相機CCD上的紅外線發生器、超聲波發生器發出紅外光或超聲波到被攝體。相機CCD上的接受器接受反射回來的紅外光或超聲波進行對焦，其光學原理類似三角測距對焦法,廣泛用于各種平視取景相機.主動式對焦對斜面,光滑面對焦困難.對亮度大,遠距離的被攝體對焦困難.這是由于發出的光被反射到其它方向,或達不到被攝體所至.主動式由于是相機主動發出光或波,所以可以在低反差、弱光線下對焦.對細線條的被攝體，對動體都能自動對焦.缺點是當被攝體能吸收光或波時對焦困難，還會被玻璃反射故透過玻璃對焦困難。
2、 被動式自動對焦：即直接接收分析來自景物自身的反光,進行自動對焦的方式.這種自動對焦方式的優點是;自身不要發射系統。對具有一定亮度的被攝體能理想的自動對焦，在逆光下也能良好的對焦.對遠處亮度大的物體能自動對焦。但缺點是對細線條的被攝體自動對焦較困難.在低反差，弱光下的對焦困難.對動體自動對焦能力差.對含偏光的被攝體自動對焦能力差.黑色物體或鏡面的對焦能力差。 主動、被動式自動對焦方式各有千秋，好在我們首創的凝膠成像自動對焦拍攝系統上有二種自動對焦方式，可以互補使用，自動切換,發揮其強項，克服其弱點。
凝膠成像拍攝控制電機的功能以及特點：
凝膠成像拍攝通過24BYJ48步進電機帶動攝像頭位移，以及焦距的調整，百分百由計算機控制移動，達到清晰有效取樣的特點。
1.長壽命，電機的壽命不低于1萬小時，可長時間運轉的減速電機。
2.耐高溫，電機內置油可在-40°C至140°C的溫度內正常運轉，磁環不退磁。長時間運轉外部溫升控制在70°C~80°C。
3.抗干擾，電機不受電壓電流大小或波形溫度進行改變步距角，不受各種干擾因素影響丟步。由驅動板控制電機運轉。
4.低噪音，電機運轉聲音低至40分貝以內，扭力小的情況下噪音更低，以實際測試和調整參數匹配。
5.提供需求、轉速、扭力、圖紙等可在線咨詢定制索樣。
步進電機轉速參考表：
