往返運動電機 24BYJ48
作者：
編輯：
來源：
發布日期： 2022.10.26
信息摘要：
往返運動電機的特點、功能、圖紙、選型參考、定制范圍、參數和測試標準等.
步進電機的特點：
1.開環控制型電機.
2.步進電機耐高溫80°C-140°C.
3.支持正反轉動.檔位調速.噪音低至40分貝內.
4.脈沖頻率控制轉速，精準轉速.
5.齒輪自帶減速箱，斷電后可保持機構固定.
6.低速轉動1分鐘轉動1~40圈.

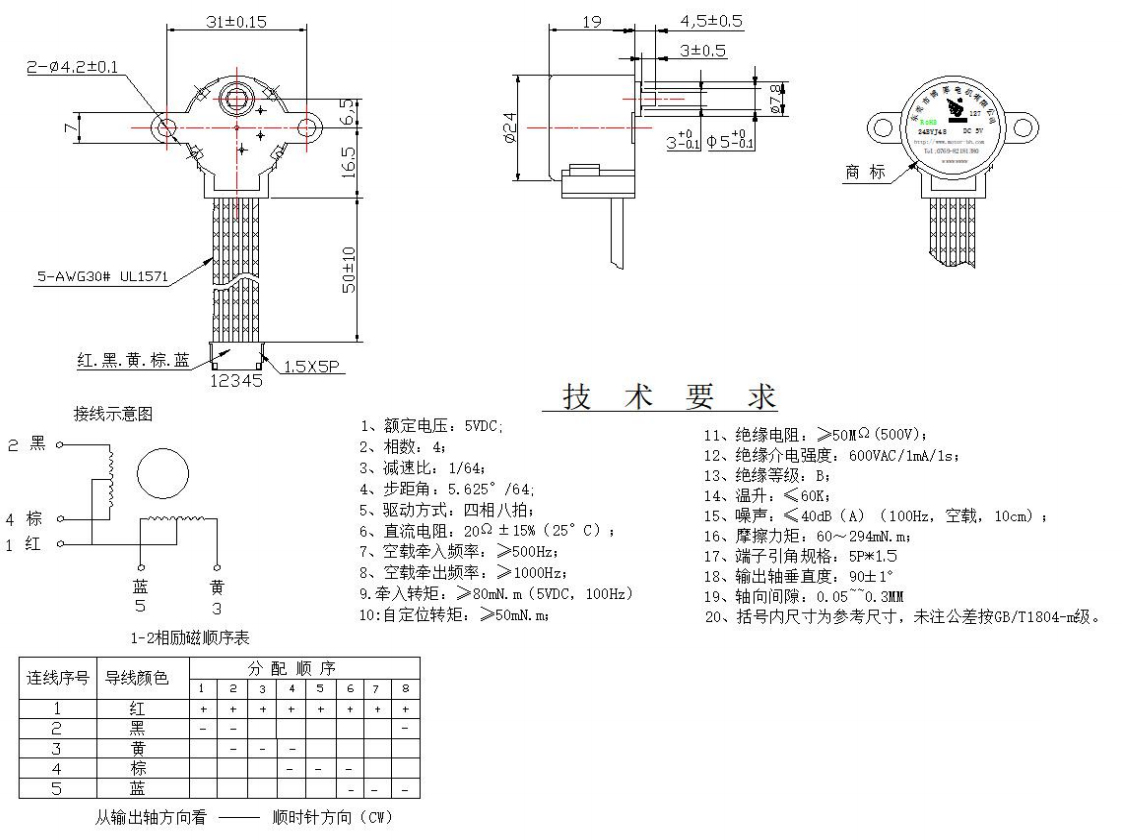

往返電機平面圖和轉速參考表：
步進電機應用場景：
安防監控、辦公自動化設備、金融支付設備、舞臺燈具、智能家電、衛生潔具、紡織器械、機器人等需要精準定位，自動瞄準與自動記錄等自動化監控領域
往返電機定制范圍：
電壓、電阻、線長、軸長（扁位）、減速比、端子按需定制，電話或添加微信咨詢唐生：13829170860
步進電機參數和測試標準：
1.型號：BH-24BYJ48-127
2.額定電壓：馬達端子電壓:5. OV DC
3.相數：4相
4.驅動方式：1-2相勵磁單極驅動
5.步距角：5.625° /64 (輸出軸)，減速比1/64
6.電阻：20Ω±15%/相 25°C
7.最大空載牽出頻率：≥1000 pps
8.最大空載牽入頻率：≥500 pps
9.牽入轉矩：80mN.m/5VDC 100 Hz
10.絕緣電阻：在引接線和外殼之間施加500VDC, 測得絕緣電阻大于100MΩ。
11.重量：28g
12.噪音：電機在5VDC/ 100Hz條件下空載運行，距電機10cm處測得噪音值不大于40dB
13.耐濕測試：電機在溫度為40°C，相對濕度為90% ~ 95%的環境中置放48小時，然后取出在常溫下置放30分鐘
14.耐高溫試驗：電機在溫度為80°C，
相對濕度為90%~ 100%的環境中置放48小時，然后取出在常溫下置放30分鐘
15.沖擊或跌落試驗：電機在X，Y, Z三個方向分別承受80g的沖擊力各1次; 或電機在裝箱狀態下，從75cm高處，以X，Y，Z三個方向各跌落一次， 電機應正常
16.壽命測試：電機在5VDC 100 Hz，10mN. cm的負荷狀態下，經過3000小時90° 正反方向旋轉，電機應滿足要求,鹽霧試驗8小時.
17.使用條件：溫度 -10°C~45°C .相對濕度：
35%~85%
18.馬達低溫使用環境溫度根據油的性能而定，常規油可以-20°到120° 工作，低溫油可以-40° -140°
