步進電機應用于安防監控、辦公自動化設備、金融支付設備、舞臺燈具、智能家電、衛生潔具、紡織器械、機器人等需要精準定位,自動瞄準與自動記錄等自動化監控領域
電壓、電阻、線長、軸長(扁位)、減速比、端子按需定制

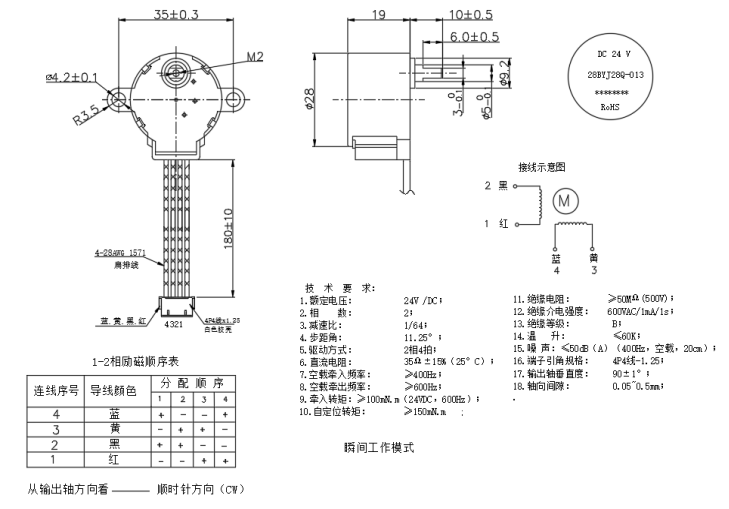

規格承認書:

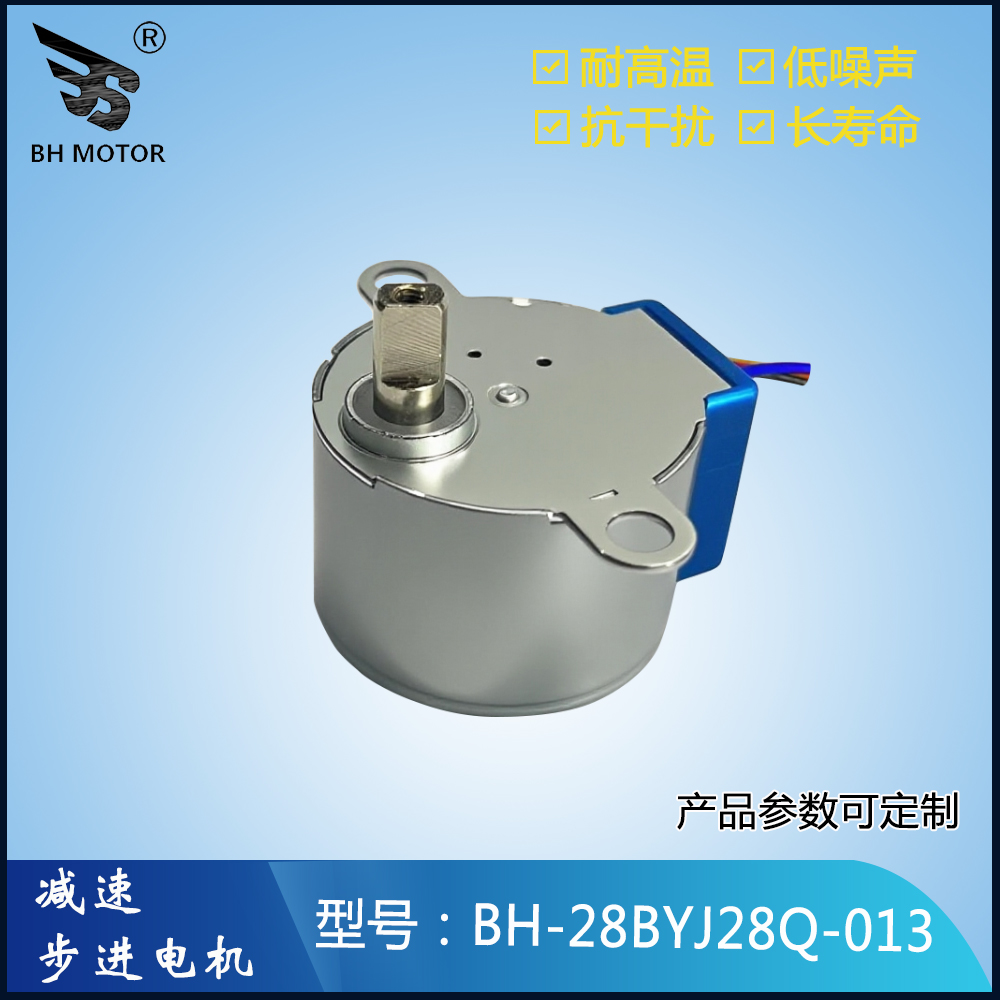

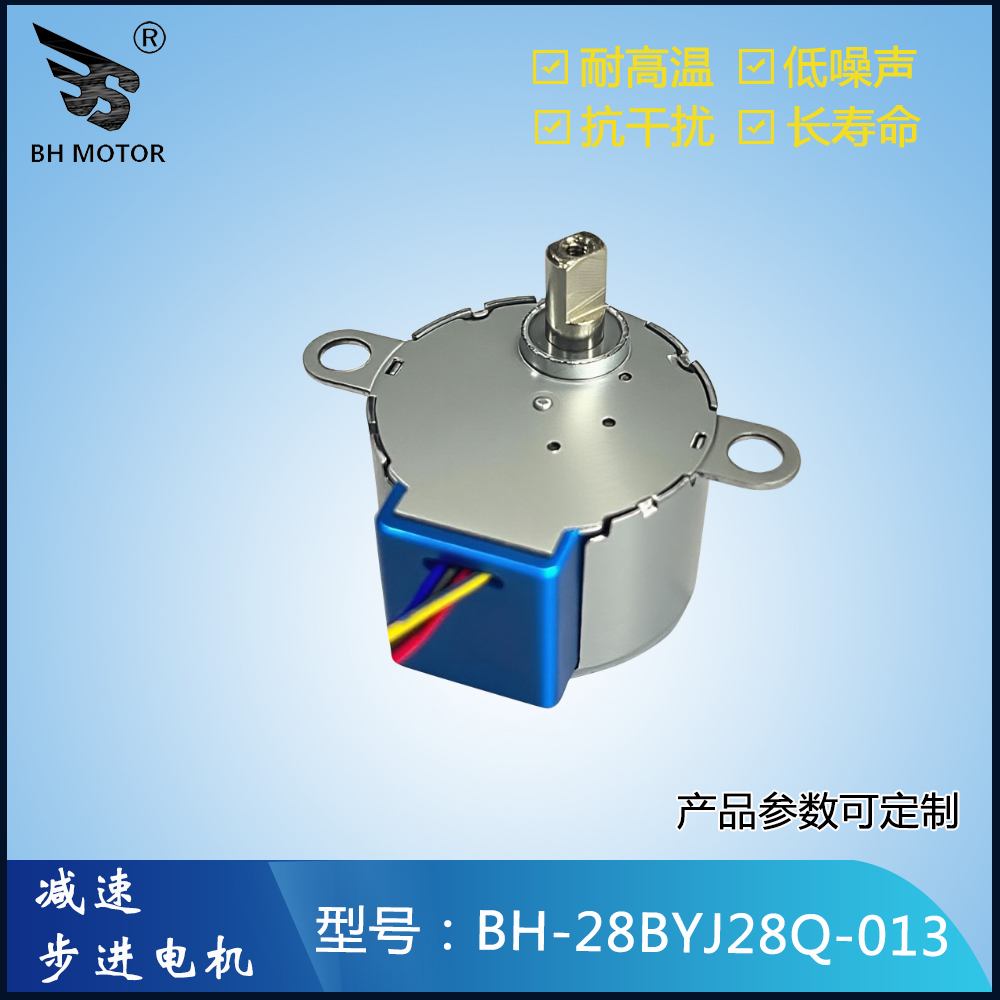

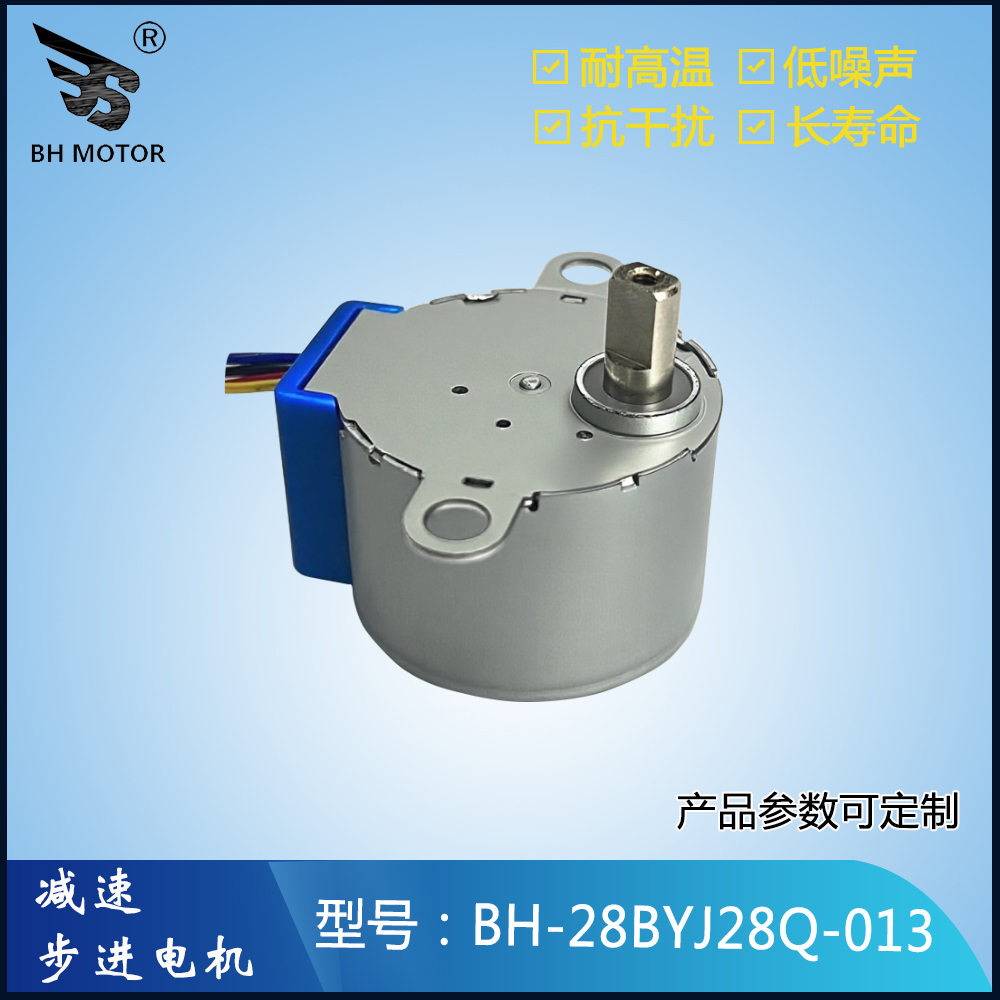

1.型號:BH-24BYJ28Q-013
2.額定電壓:馬達端子電壓:24V DC
3.相數:2相
4.驅動方式:1-2 相勵磁單極驅動
5.步距角:11.25°/64(輸出軸),減速比1/64
6.電阻:35Ω±15%/相 25℃
7.最大空載牽出頻率:≥600 pps
8.最大空載牽入頻率:≥400 pps
9.牽入轉矩:80mN.m/5VDC
100 Hz
10.絕緣電阻:在引接線和外殼之間施加500VDC,測得絕緣電阻大于50MΩ。
11.噪音:電機在24V DC/400Hz條件下空載運行,距電機20cm處測得噪音值不大于50dB(A計權)
12.耐濕測試:電機在溫度為40℃,相對濕度為90% ~ 95%的環境中置放48小時,然后取出在常溫下置放30分鐘.
13.耐高溫試驗:電機在溫度為80℃,相對濕度為90%~100%的環境中置放48小時,然后取出在常溫下置放30分鐘.
14.沖擊或跌落試驗:電機在X,Y,Z三個方向分別承受80g的沖擊力各
1次;或電機在裝箱狀態下,從75cm高處,以X,Y,Z三個方向各跌落一次,電機應正常
15.壽命測試:電機在5V DC 400 Hz,10mN.cm 的負荷狀態下,經過3000小時90° 正反方向旋轉,電機應滿足要求
16.使用條件:溫度(Temperature) -10℃~60℃(參考) 相對濕度(Relative Humidity) 35%~85%
17.馬達低溫使用環境溫度根據油的性能而定,常規油可以-20°到120° 工作,低溫油可以-40° -140°
(參考)
